Применения лопастных, винтовых свай с конусным наконечником в строительстве

Такие винтовые сваи изготавливаются из стольной трубы. На конце сваи имеется лопасть и стальной наконечник. Наконечник подобию самореза закручивается в грунт. Это одна из самых распространённых свай в дачном строительстве, где цена и качество доступны каждому. Лопасть винтовой сваи выполняет разные функции:

  1. Служит опорной частью винтовой сваи
  2. Снижает давления нагружённой сваи на грунт
  3. Не позволяет выдергиванию силами морозного пучения.

Область применения винтовых свай

  1. Фундамент под деревянный дом
  2. Установка заборов с повышенной ветровой нагрузкой
  3. Может быть фундаментом для рекламных щитов
  4. В строительстве каркасных, промышленных зданий
  5. В установке линий электропередач передач
  6. В возведение пирсов и пристаней.
  7. Пристройка к части дома ( веранда )
  8. Установка навесов для автомобилей

Диаметр винтовых свай бывает разный и подходит под разные виды установок в зависимости от вида построек.

Рассмотрим область применения винтовых свай ВС-57 - толщина стенки 3,5 мм, лопасть 200 мм, толщина лопасти 4 мм. Такие винтовые сваи применяют в основном для лёгких построек: теплиц, летних туалетов, беседок, заборов лёгких конструкций, как из сетки рабицы или профнастила. Нагрузка на винтовую сваю до 1,5 т.

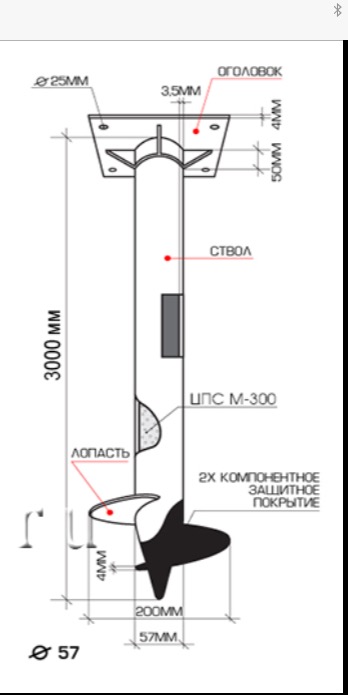

конусный наконечник 1.jpg

Рис.1 Винтовая свая 57 мм.


Винтовая свая ВС-76 (очень популярный размер) - толщина стенки 3,5 мм, лопасть 250 мм, толщина лопасти 4 мм. Данные сваи используются под: строительные вагончики, хоз блоки, заборы, крытые лёгкие веранды, рекламные щиты. Нагрузка на винтовую сваю до 3 т.

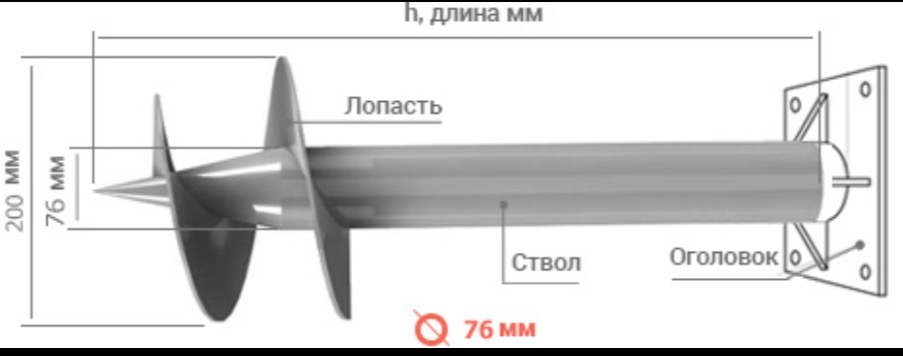

конусный наконечник 2.jpg

Рис.2 Винтовая свая 76 мм


Винтовая свая ВС-89 - предназначена для фундаментов лёгких построек каркасно-щитовых домов, навесов для автомобилей. Используются в хороших плотных грунтах. Толщина стенки сваи 3,5 мм, лопасть 250 мм, толщина лопасти 5 мм. Нагрузка на винтовую сваю до 4 т.

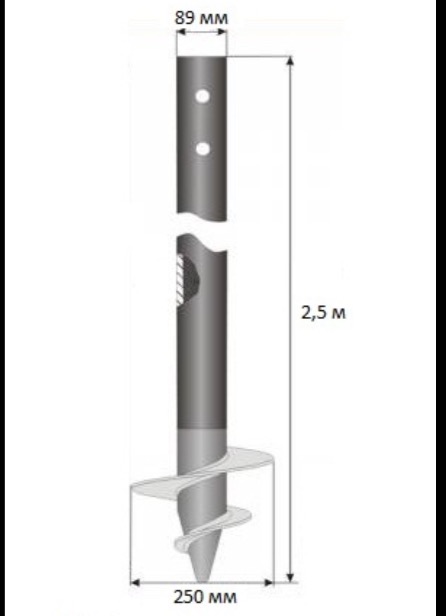

конусный наконечник 3.jpg

Рис.3 Винтовая свая 89 мм

Винтовая свая 108 мм - самая распространённая свая для строительства фундаментов под тяжёлые рубленные дома, каркасно-щитовые дома, бани, пирсы, причалы. Толщина стенки сваи 4 мм, лопасть 300 мм, толщина лопасти 5 мм. Нагрузка на винтовую сваю до 5 т.

конусный наконечник 4.jpg

Рис.4 Винтовая свая 108 мм

Винтовые сваи 133 мм - применяются для постройки коттеджей, домов из камня, фундаментов производственных построек. Толщина стенки сваи 4 мм, лопасть 350 мм, толщина лопасти 5 мм. Нагрузка на винтовую сваю до 7 т.

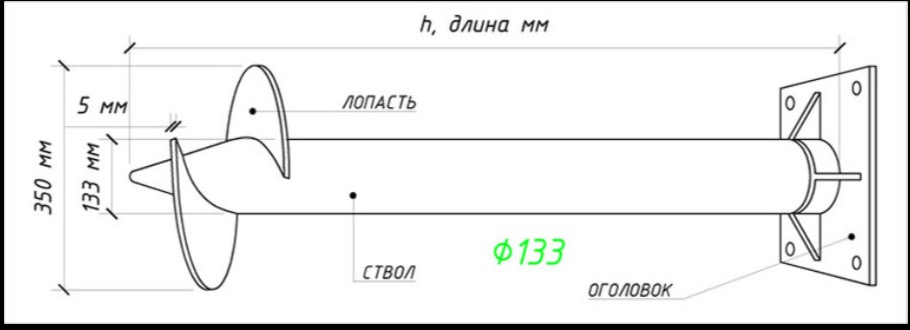

конусный наконечник 5.jpg

Рис.5 Винтовая свая 133 мм

Если вы будете строить фундамент на винтовых сваях, обязательно сделайте правильный расчёт нагрузку на них, вес вашего дома. Считайте все: пол, стены, кровлю, мебель и даже снежный покров снега на кровле.
