Заливка фундамента монолитная. плита 5х6 м под печь барбекю

Заливка фундамента монолитная. плита 5х6 м под печь барбекю

В настоящее время беседки под печи барбекю очень модны.
Сами печи очень красивые с полочками и ящичками под дрова и инвентарь.
Весят такие печи прилично, от 5-ти до 7-ми тонн. В комплекте с печкой устанавливается навес с кирпичными столбами, а так же облицовочная плитка и бордюры из кирпича. И все это должно стоять на крепком фундаменте.
Для такой беседки как правило лучше всего подходит монолитная плита. Почему монолитная?
Параметры плиты позволяют установить на ее плоскости все выше перечисленные позиции.
На каком ростоянии от земли должна быть залита нулевая точка фундамента?
Практика показывает что фундамент должен быть поднят как можно выше от земли .что бы весной талая вода, а летом дождь не заливал Вашу площадку.

Рассмотрим порядок установки монолитной плиты 5х6, высотой 300 мм:

1. Приезд замерщика- консультанта на место где будут проводится работы . Замеры и согласования с заказчиком параметры плиты. Подписание сметы и договора на установку . Согласования даты и время заезда бригады .

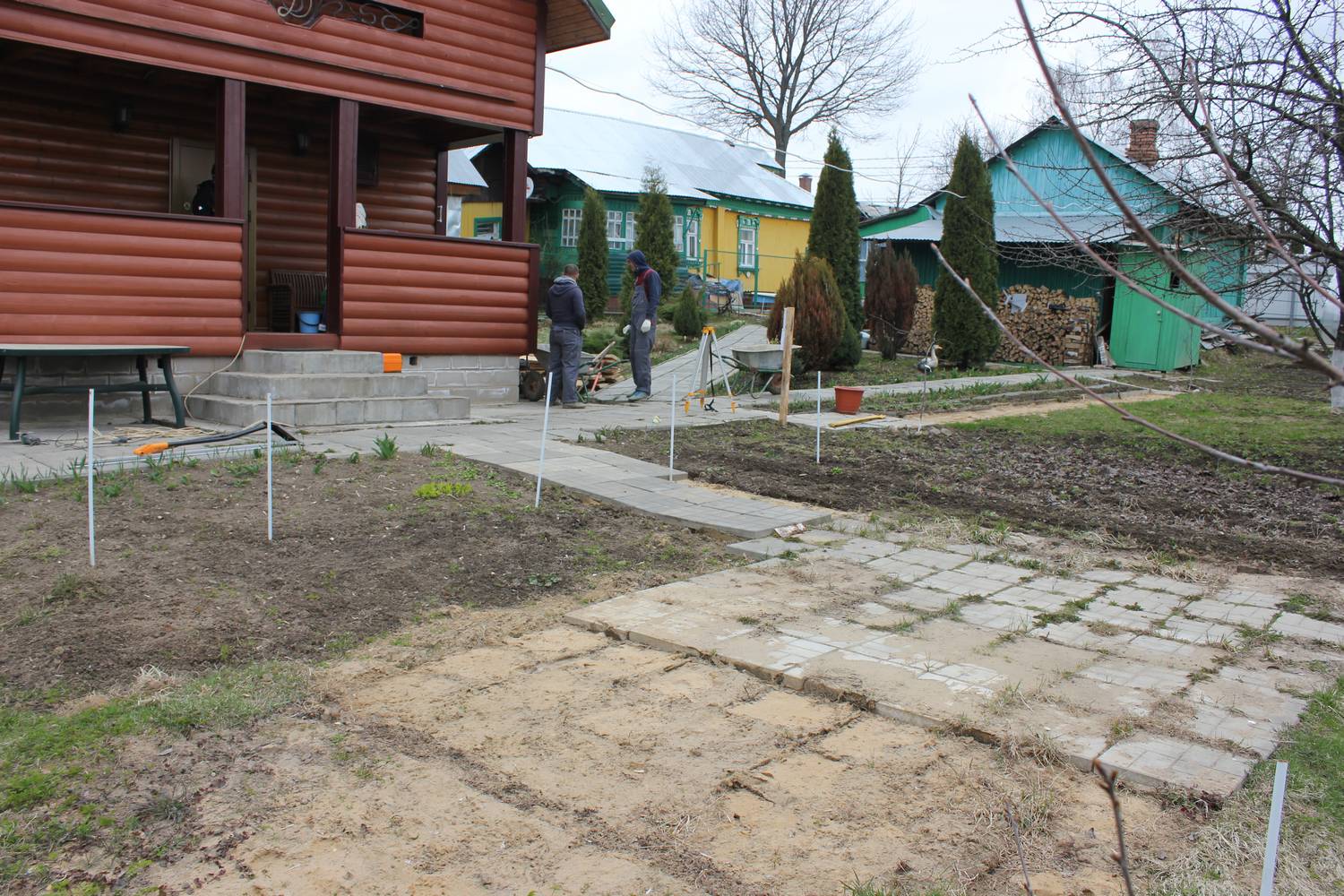

2. Приезд и размещения Бригады из тех человек а также завоз на объект строй материалов. Разметка участка с помощью рулетки и нивелира.

Забиваем колышки натягиваем веревки и делаем замеры плиты .
Нивелиром устанавливаем нулевой уровень плиты .
В этот раз нулевой уровень был взят от первой ступени ведущий в баню .
Заказчик захотел именно так.

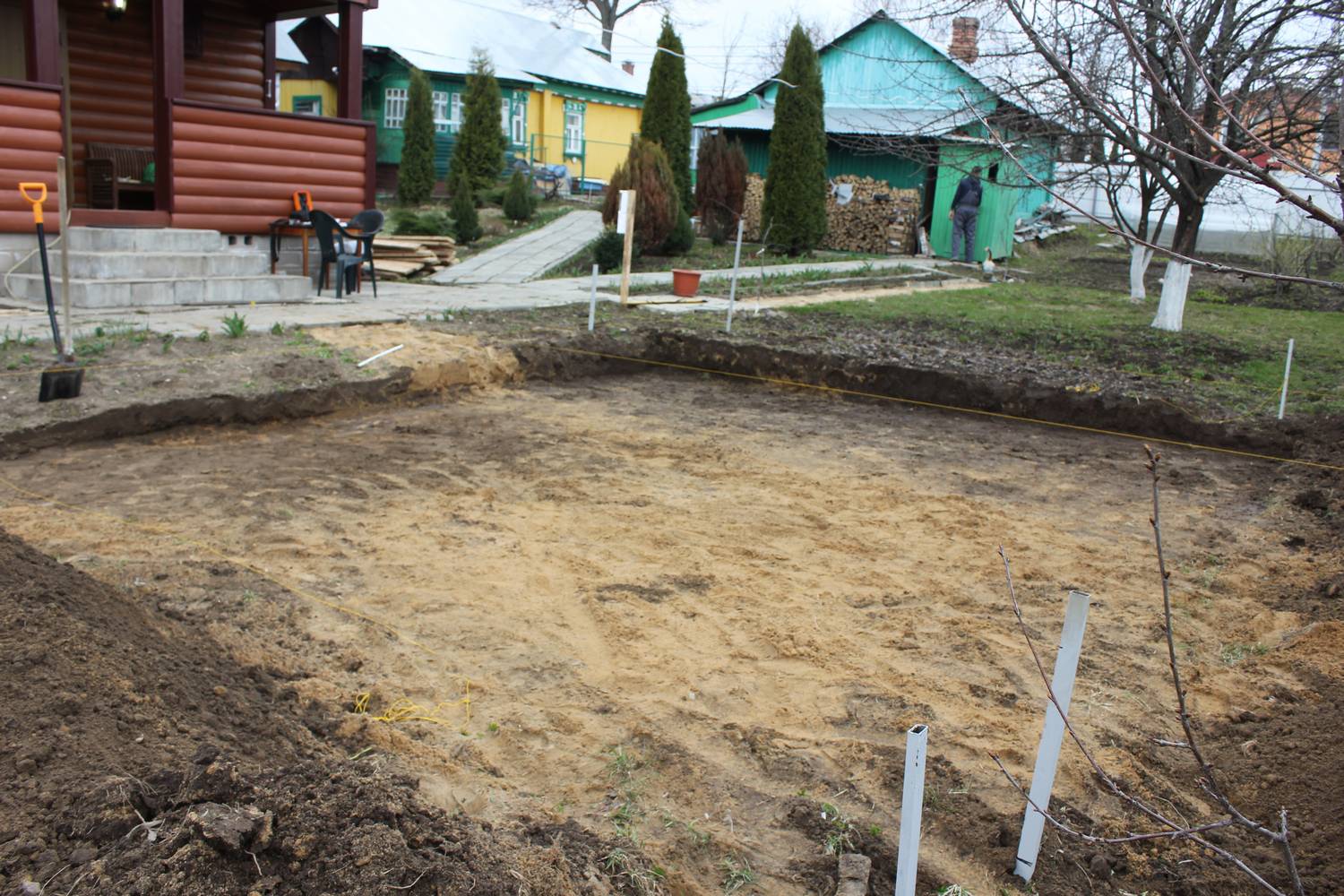

3. Копка котлована велась на 20 см больше чем периметр плиты.

Это делается для того что бы площадь песчаной подушки была больше чем периметр бетонной плиты. Это гарантированно не даёт глине и земле саприкосатся с бетоном.
На дно выкопанного котлован был уложен Геотекстиль. Его работа не давать песку просачивался в глину и землю. Геотекстиль был уложен "конвертом" способ очень прост он не создаёт больших затрат в работе .
Его функция не дает рассыпается песку по краям и углам плиты.
Расстилается по дну котлована и выходится за его приделы на 1,5 м
После отсыпки и утрамбовки песка подворачивается со всех сторон к центру и накрывается утеплителем (полистиролом).

4. Укладка полистирола толщиной 50 мм на подвернутый" конверт" ..

5. Монтаж опалубка из доски 150х40 мм .

При сборке опалубки на доски с внутренней стороны, степлером крепится пленка 150 или 200 микрон. Это способ самый удобный он не делает складки.
Опалубка подпирается деревянными укосинами с наружной стороны.

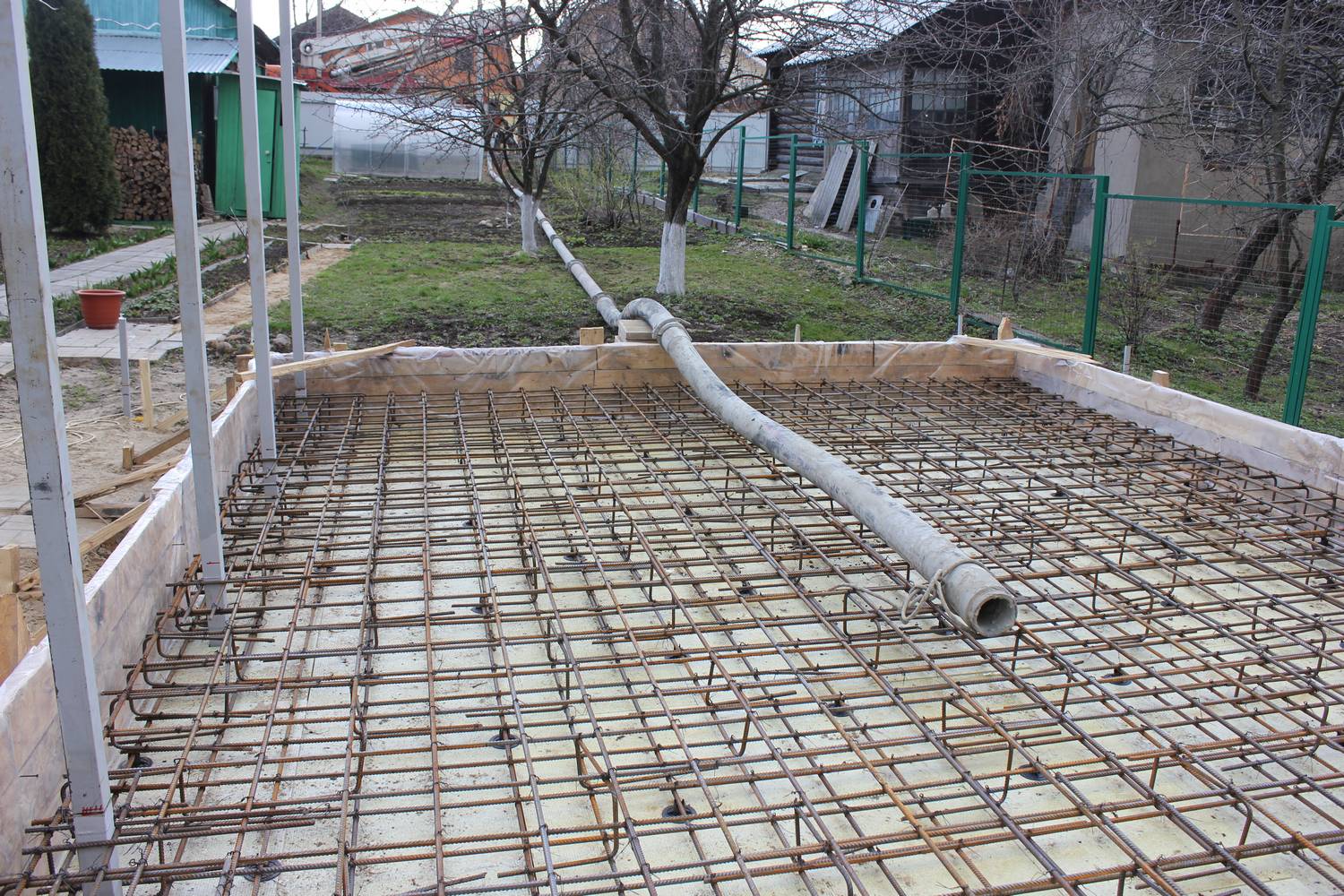

6. Установка каркаса из арматуры 12 мм шаг арматуры 200х 200 мм.

Особое внимание уделяем " лягушкам" и скобам на краях .
Они должны быть все одинаковы по размеру.
После сборки армированного каркаса, проверяются все параметры будущей плиты и сдаются заказчику.
Заказчик принимает все выполненные работы и даёт разрешение на заливку фундамента бетоном.

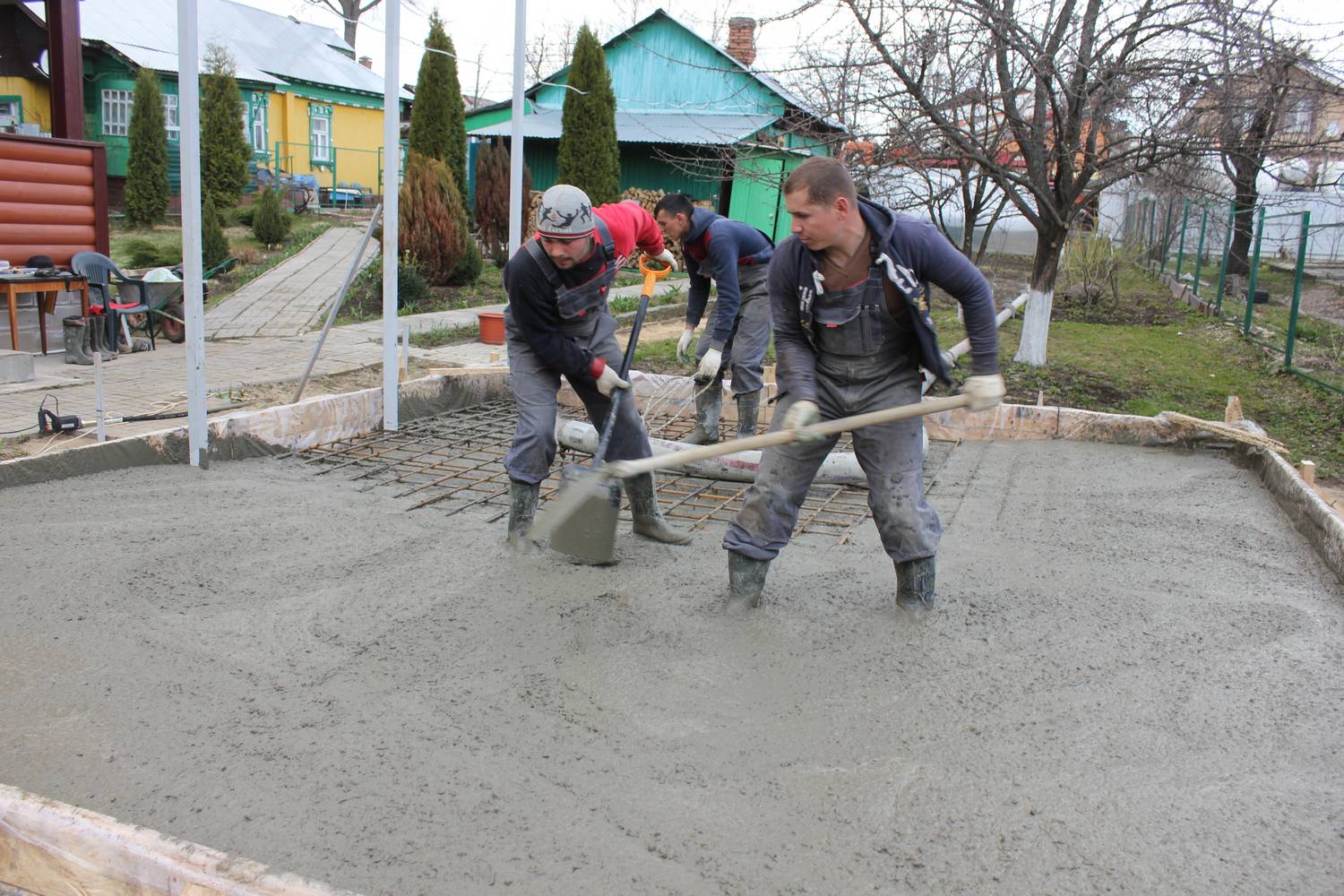

7. Заливка бетоном армированного каркаса.

Если миксер может подъехать к заливаемой площадке то это очень хорошо.
В нашем случае миксер не мог подойти на близкое расстояние. От центра дороги до центра площадки расстояние 36 м. Пришлось заказывать бетононасос, но и здесь нас ждал сюрприз. Электрические провода не давали разложится бетононасосу ему не хватало колен для переброски их через провода что бы достать до заливаемой площадки.
Было принято решение поддавать бетон по земле по металическим и гибким трубам.
Для прокладки труб по земле был демонтирован забор из профнастила и трубы были собраны в единую линию. Была произведена пробная прокачка и подача бетона на площадку. Время на заливку бетона понадобилось 30 минут с учётом дозирование подачи бетона и смена миксеров.

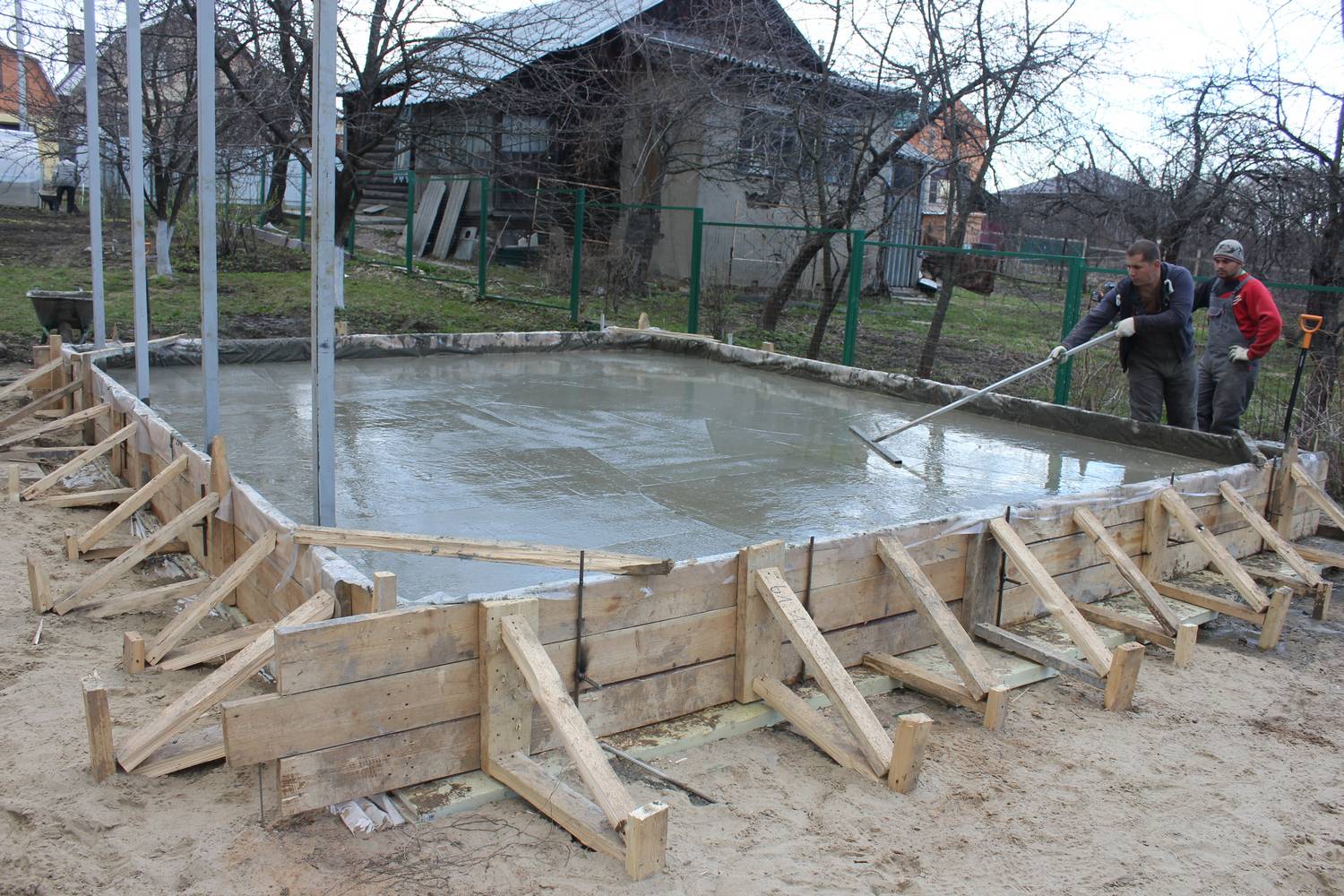

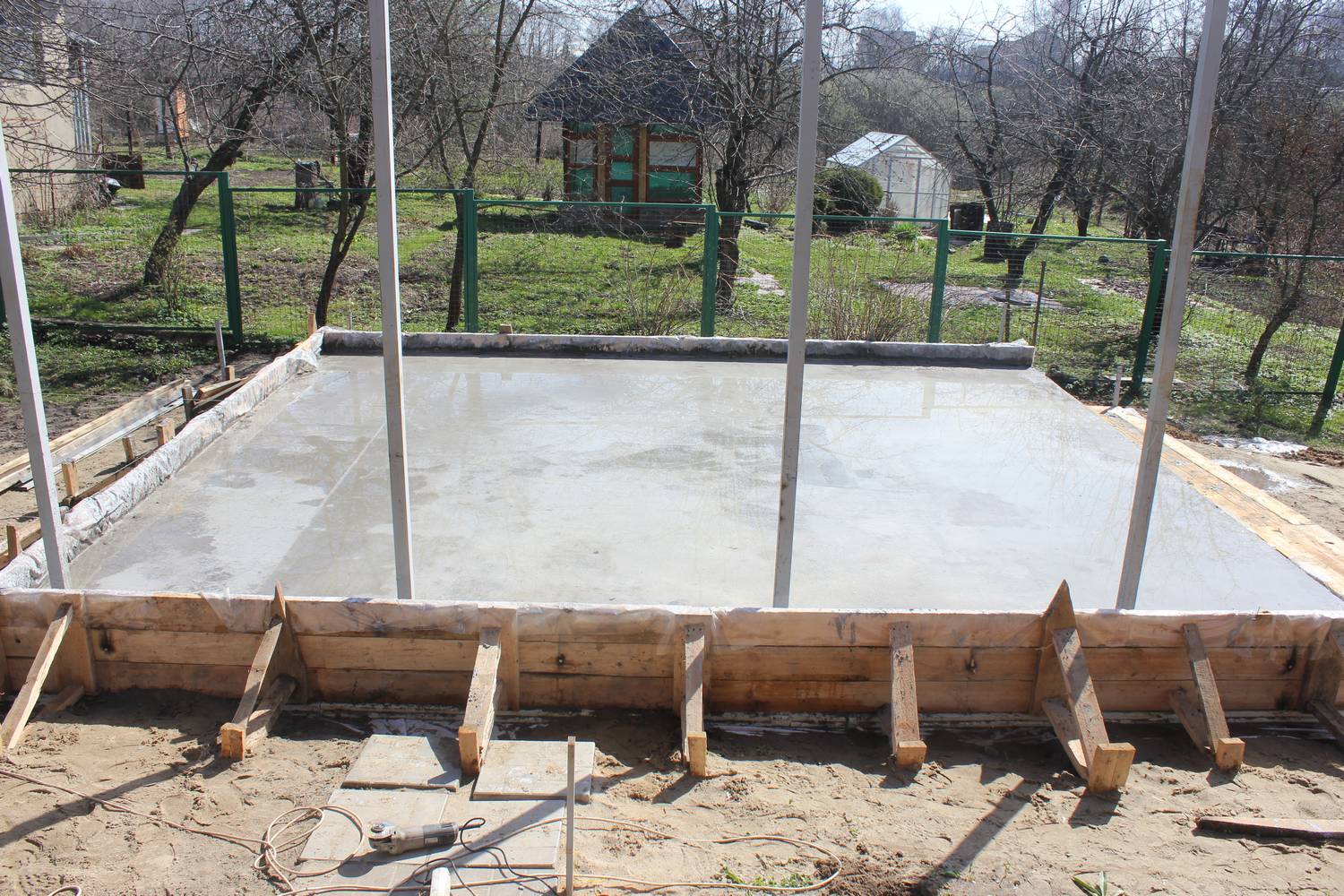

8. После выравнивание и разглаживание верхней поверхности бетона выждали время проверили твердения бетона .

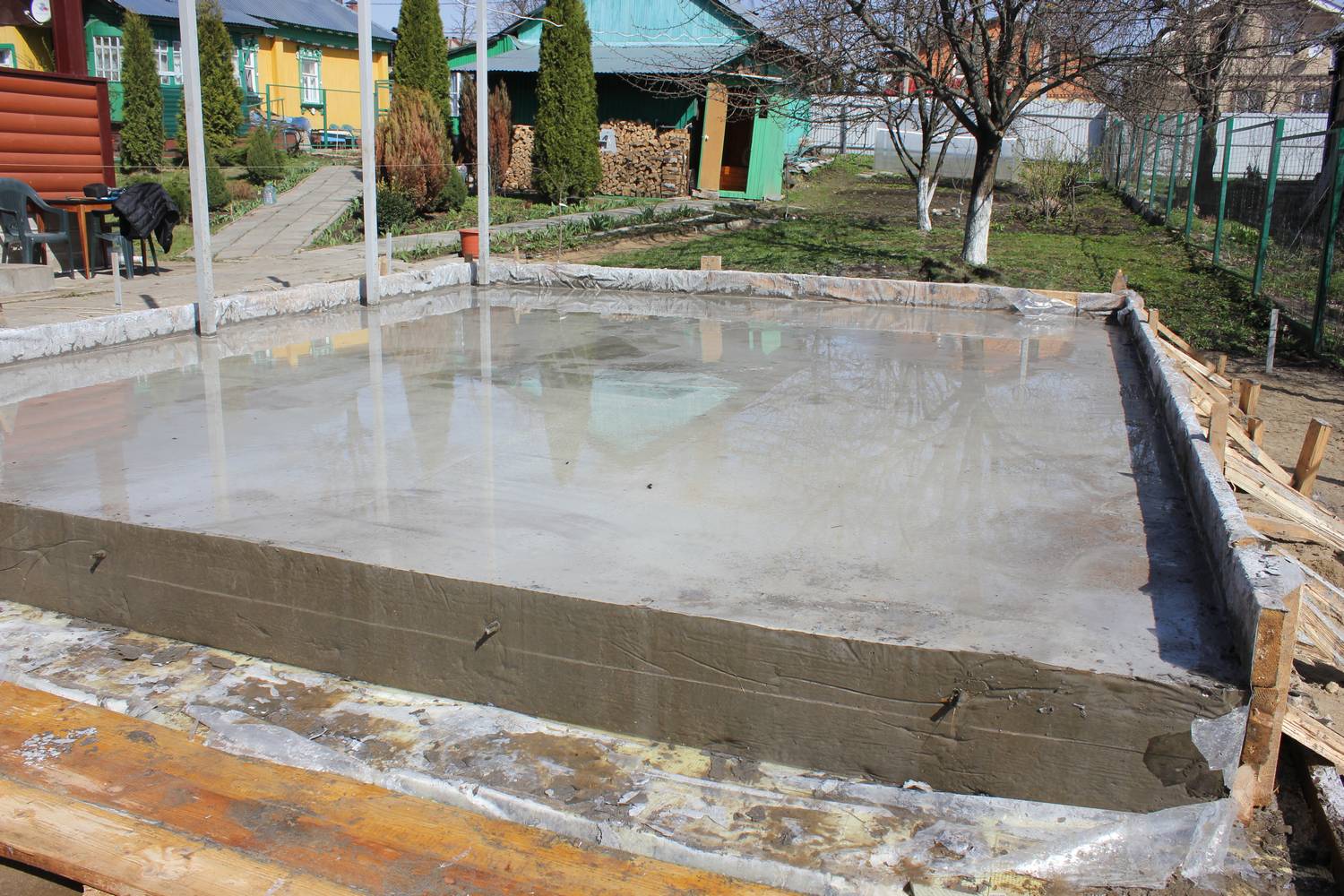

Залили внутрь опалубки примерно 0,5 мм воды от поверхности бетона и оставили все до утра .
Воду доливали что бы не было трещин в бетоне хотя температура воздуха была низкая и было пасмурно. Все равно решили не рисковать и долили воды на твердеющий бетон.
Через неделю на поверхности плиты должны были начаться работы по установки печи барбекю .
Вес печи от 5 до 7 тон запас прочности плиты залит с запасом для строения не только печи, а также гаража или небольшого дома.

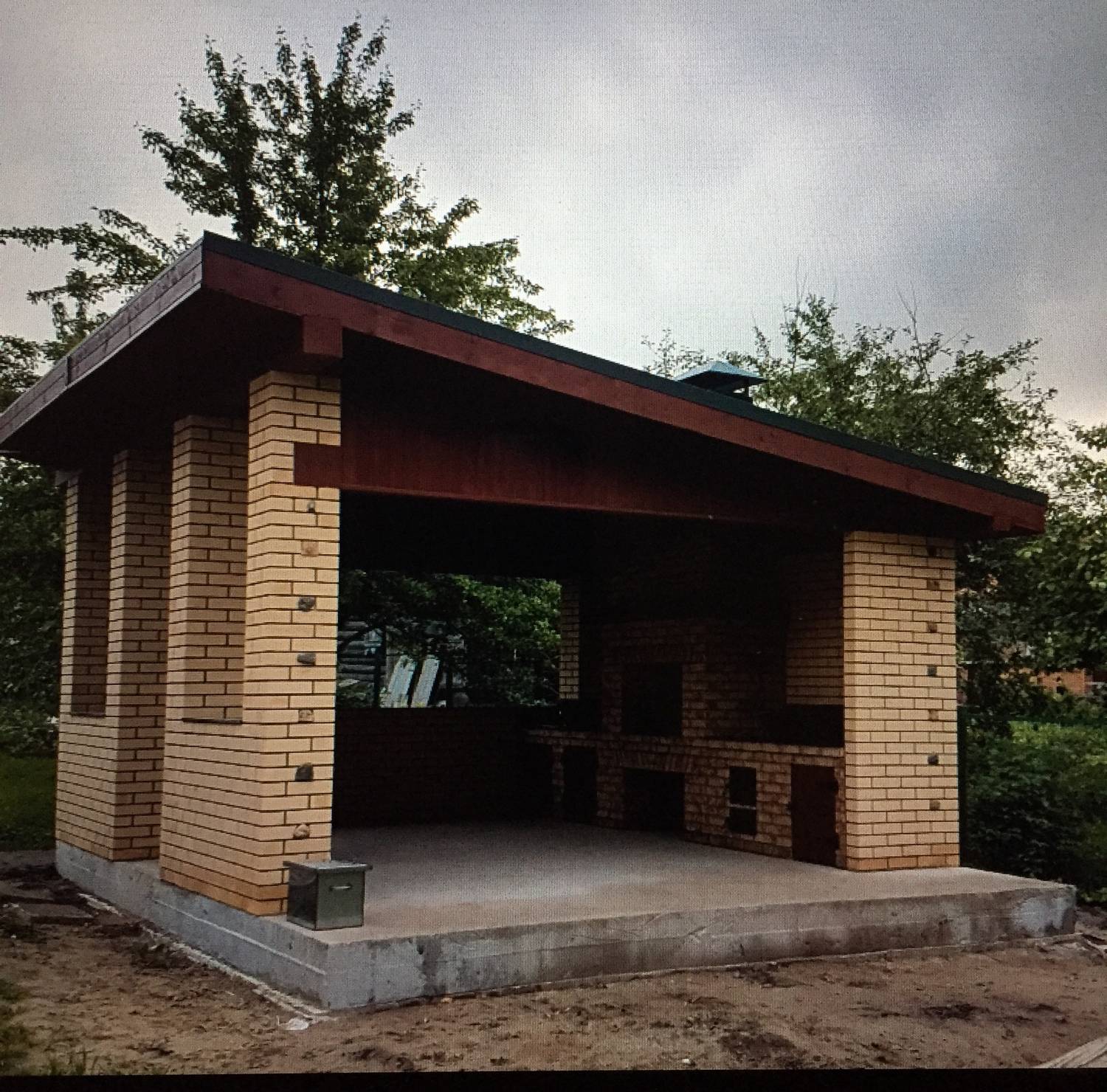

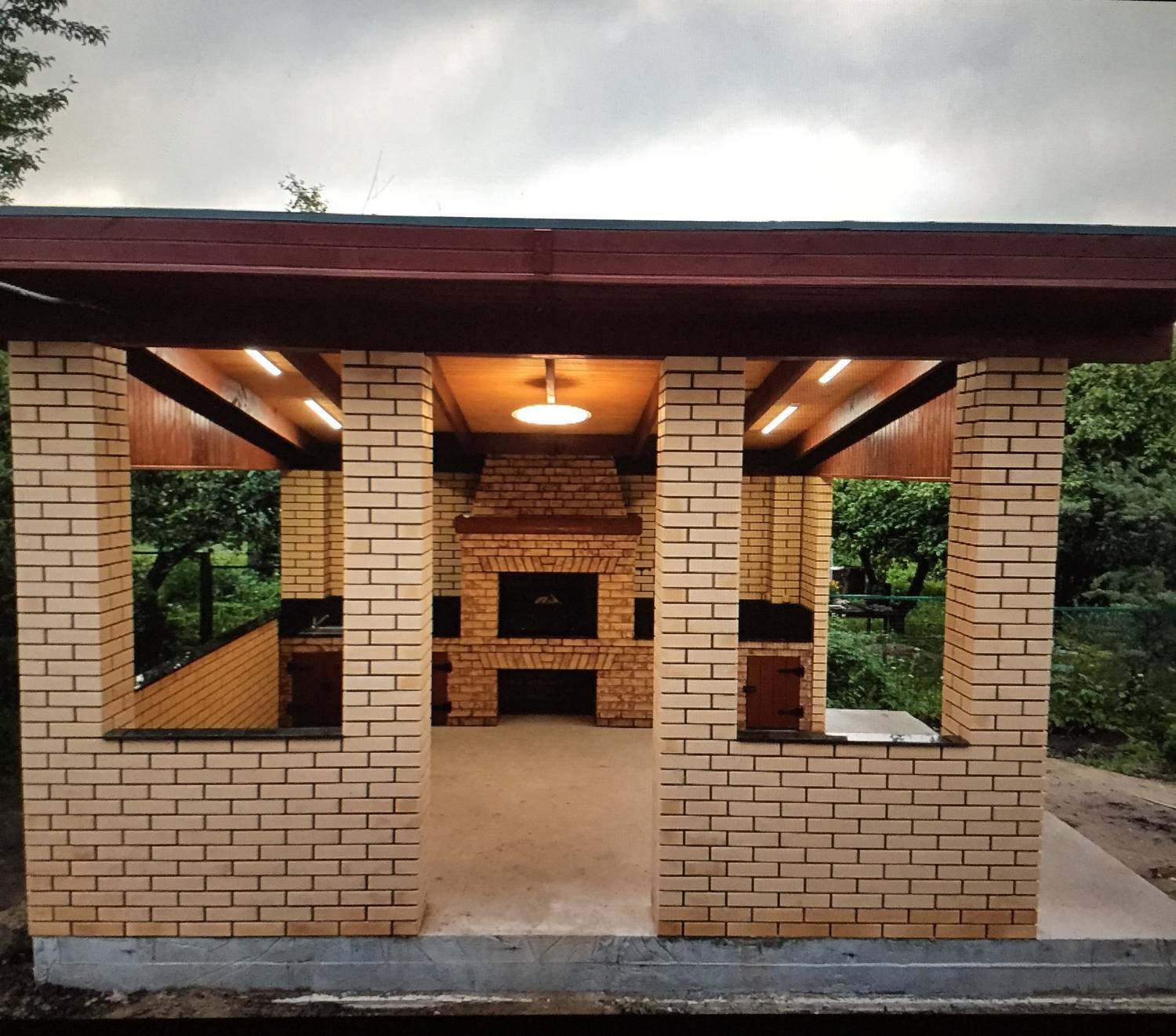

Через месяц на плите была построена беседка в месте с печкой .

Фотоотчет
