Виды винтовых свай, используемые в строительстве фундамента

В последнее время очень часто используется в индивидуальном строительстве фундамент на винтовых сваях. Мы расскажем и покажем вам какие виды винтовых свай чаще всего используются.

В первую очередь, чаще всего, в дачном строительстве применяются:

Лопастные сваи с конусным сварным наконечником

Посмотрев на лопастную винтовую сваю, вы увидите, что состоит она из пустотелой металлической трубы, а лопасти сваи напоминают гребной винт моторной лодки. При изготовлении сваи требуется правильно расположить шаг винта и угол наклона лопасти. Если свая изготовлена неправильно, это может привести к затруднению вкручивание сваи в грунт.

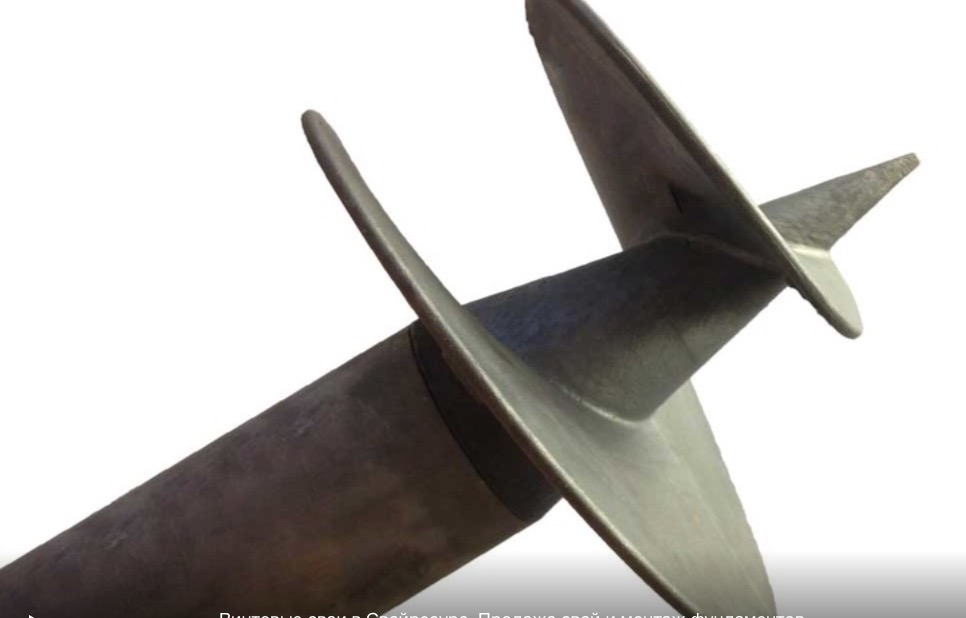

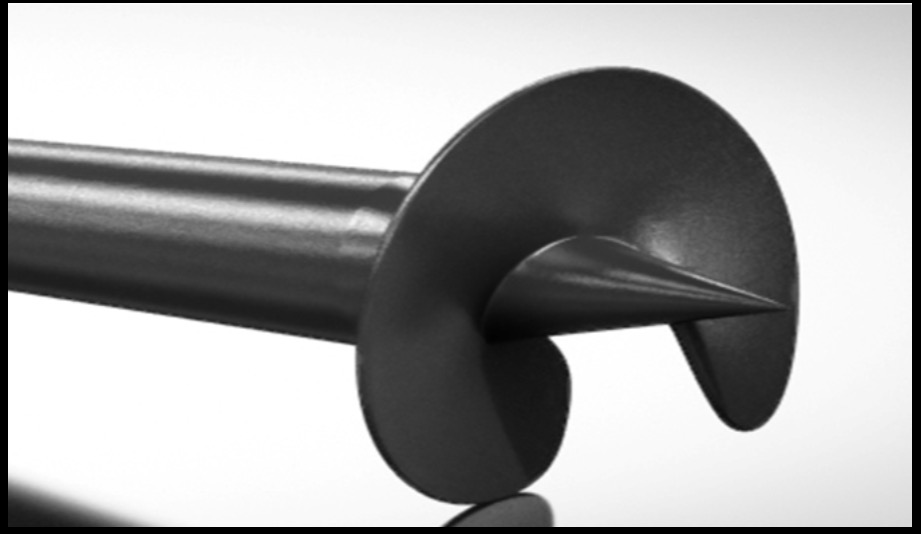

Рис.1 Лопастная свая с конусным наконечником

Приобретайте сваи в специализированных магазинах. Не пытайтесь купить винтовые сваи кустарного производства. Всегда помните, что Вы и так экономите на фундаменте, устанавливая винтовые сваи, а не заливая бетонный фундамент под Ваше строение.

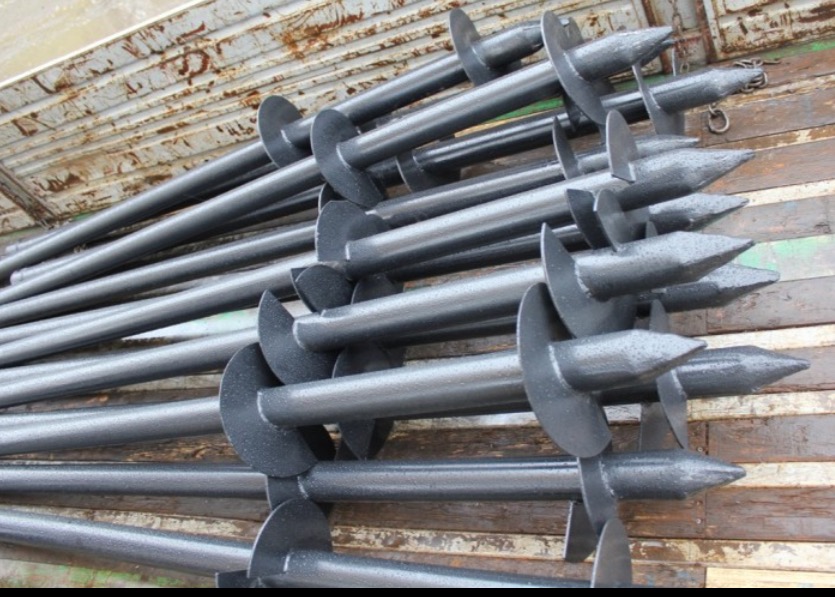

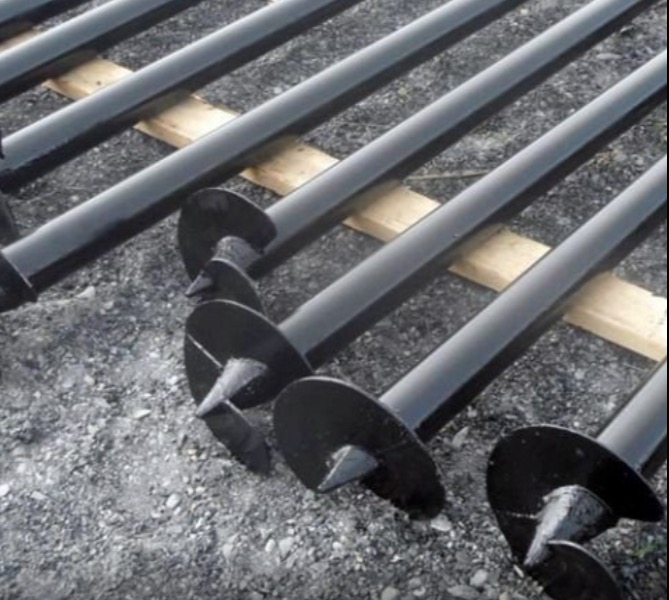

Рис.2 Лопастная свая с конусным наконечником

Винтовые лопастные сваи открытого типа (шприцевидная)

Принцип их изготовления очень похож как у винтовой сваи с лопастным конусном сварным наконечником. Только вместо наконечника идёт срез под углом стальной трубы в конце сваи.

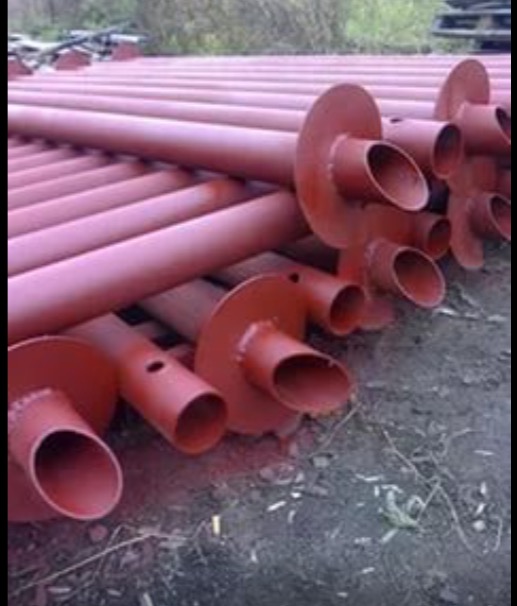

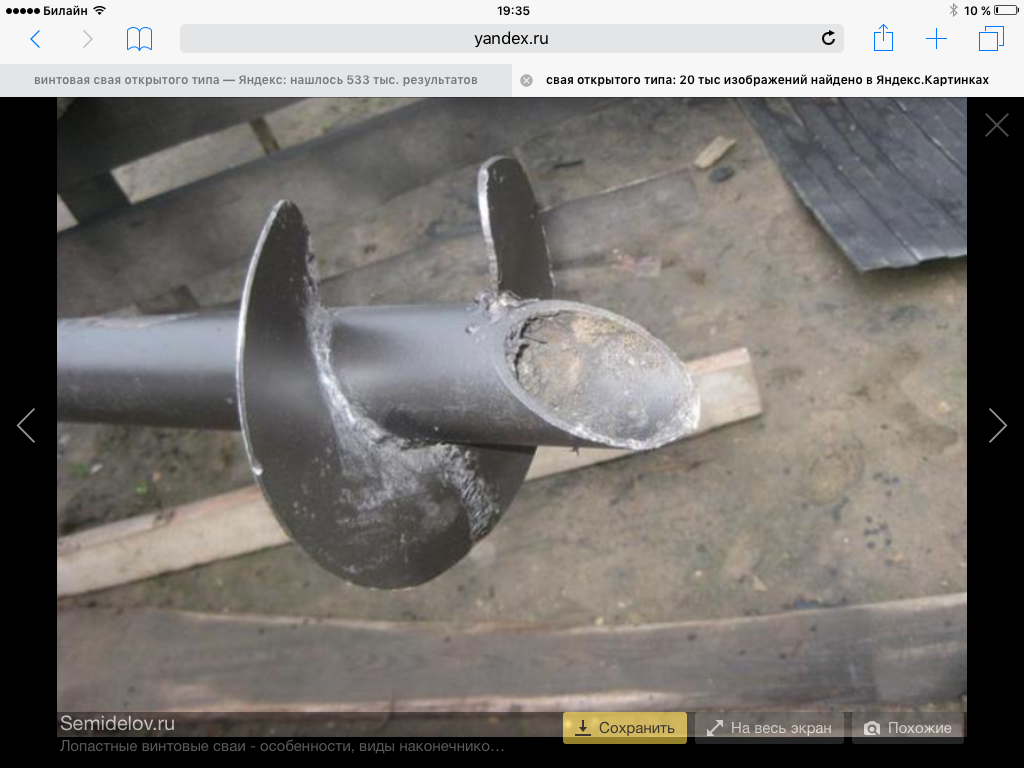

Рис.3 Свая со шприцевидным наконечником

Применяются такие сваи в легком строительстве:

• установке дорожных знаков,
• заборов,
• информационных щитов,
• лёгких беседок,
• каркасных и бревенчатых домов .

По цене она дешевле винтовой лопастной сваи с конусным наконечником, но ненамного.

Рис.4 Свая со шприцевидным наконечником

Винтовые сваи с литым наконечником

Преимущество литьевого наконечника - полное отсутствие сварных швов. При закручивание сваи в грунт и попадание её в камень или корень дерева, свая не деформируется и не отклоняется от своей оси. Срок службы сваи с литиевым наконечником - более 100 лет. При изготовление свай литьевым способом, они все получаются одинаковые и качественные, так как литьевая форма изготовлена по нормативным ГОСТам.

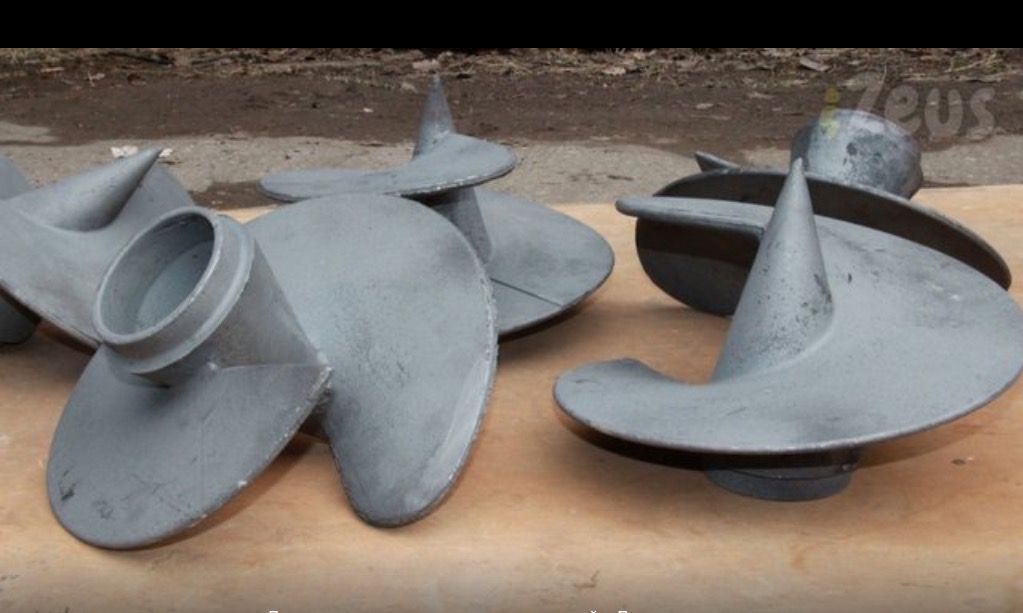

Рис.5 Свая с литым наконечником

Наконечник сваи прикрепляется к стальной трубе с помощью электросварки. Стоимость такой сваи будет дороже чем обычная, металическая лопастная свая. Идеальный вариант установки - это оцинкованная труба с литьевым наконечником. Такая свая будет долговечно стоять при возведении Вашего будущего дома.

Рис.6 Свая с литым наконечником

Двухлопастная винтовая свая

Применение двухлопастных винтовых свай в строительстве фундамента в Московской области встречается не так часто. Но все же вы должны знать, что такие сваи существуют и где они применяются.

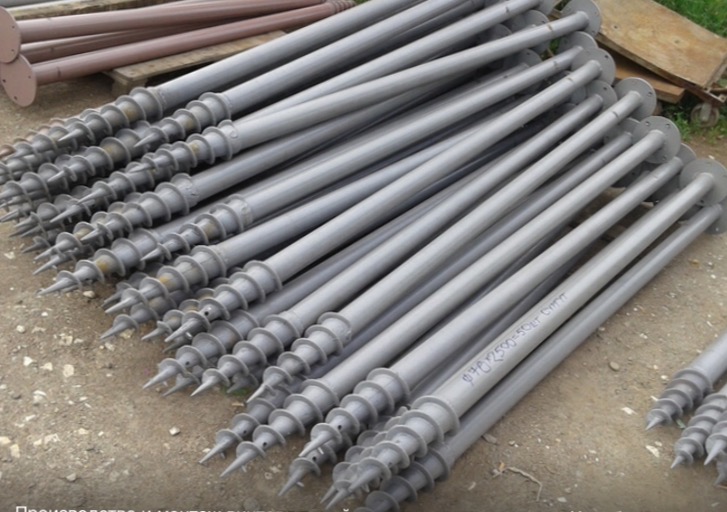

Рис.7 Двухлопастные винтовые сваи

Преимущество двухлопастных свай перед однолопастной:

1. На сжатие в 1,5-2 раза
2. На выдергивание сваи из грунта в 2-3 раза
3. При боковых нагрузках в 4-5 раз.

Применение :

• Для установки высоких заборов более 2,5 м с высокой парустностью
• Для установки высоких баннерных растяжек
• Устанавливаются на склоне свайного фундамент там, где наибольшая высота от земли.

Если вы будете закручивать двухлопастные сваи вручную, то вам будет это сделать трудно. Лучше закручивать такие сваи механическим способом.

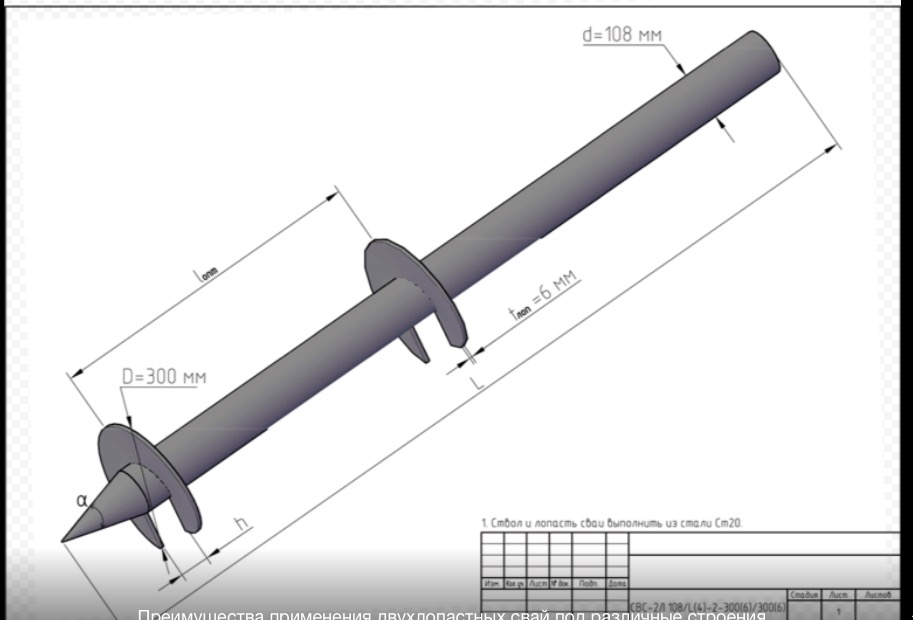

Рис.8 Двухлопастная винтовая свая

И последнее, о разговорах о второй лопасти, закрученной в грунт ниже глубины промерзания. Ведутся споры что если не закрутить вторую лопасть на глубину промерзания, то сваю начнёт выпирать. Это не совсем так. По этому поводу читайте статьи, написанные в интернете на строительных форумах.

Свая с литым многовинтовым наконечником "криннер"

Винтовая свая "криннер" представляет собой конусный столб, на котором расположена многовинтовая спираль. Напоминает такая свая обыкновенный саморез. Благодаря множеству спиральных витков свая плотно фиксируется в грунте, при этом грунт может быть плотный и даже каменистый.

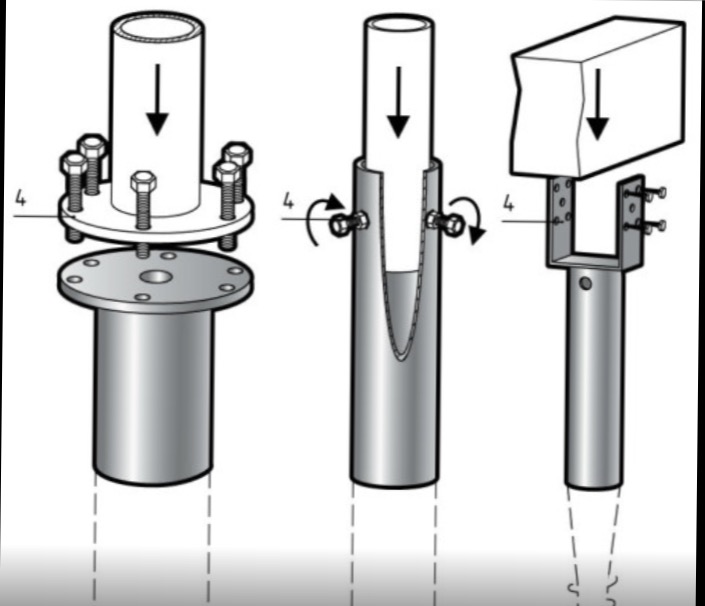

Рис.9 Оголовки сваи "криннер"

При изготовлении свая обрабатывается и покрывается слоем цинка, что защищает её на многие годы от коррозии. Верхняя часть - оголовок сваи, может быть исполнен в различных вариантах, при этом заливать раствором внутрь сваи вам не понадобится.

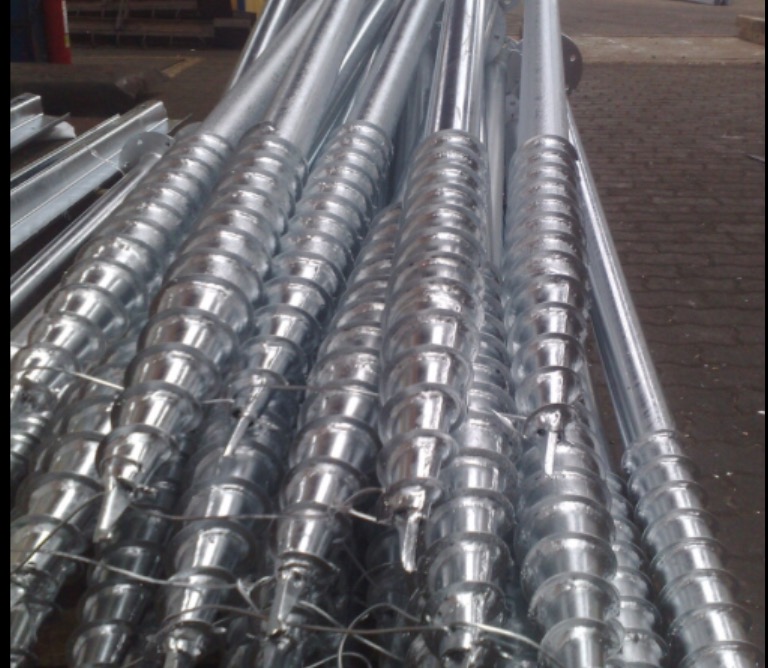

Рис.10 Сваи "криннер"

Стоимость винтовой сваи "криннер" будет высокой. Это самая дорогая свая из всех перечисленных. Устанавливают и заказывают их далеко не все, из-за большой цены.
